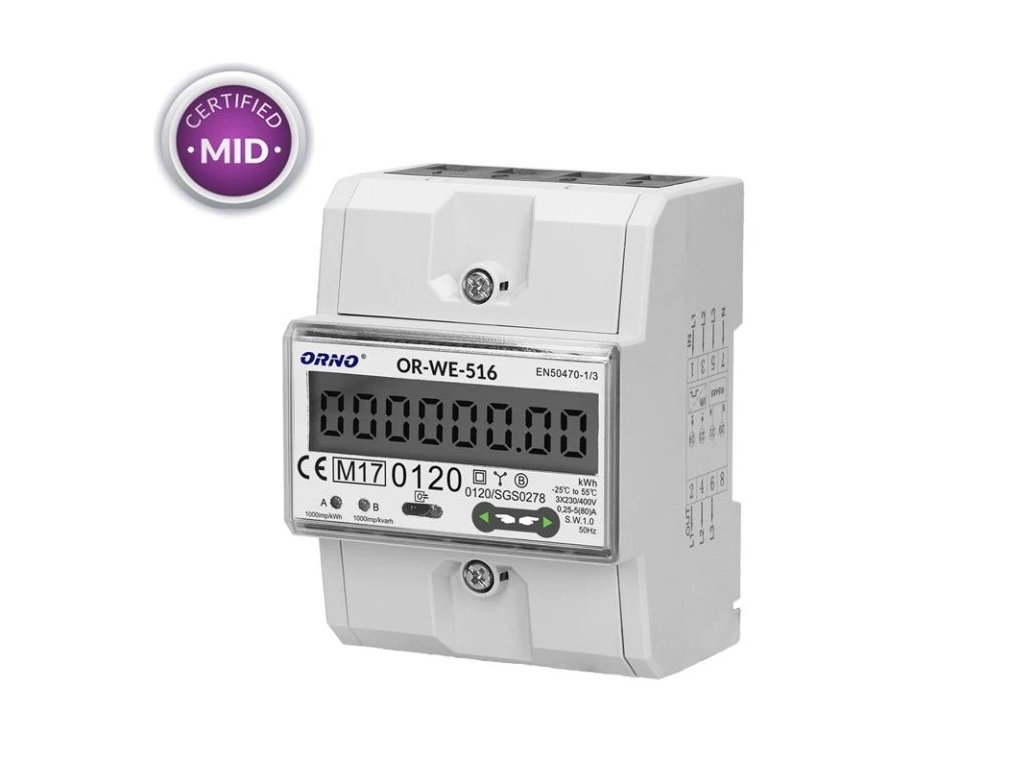

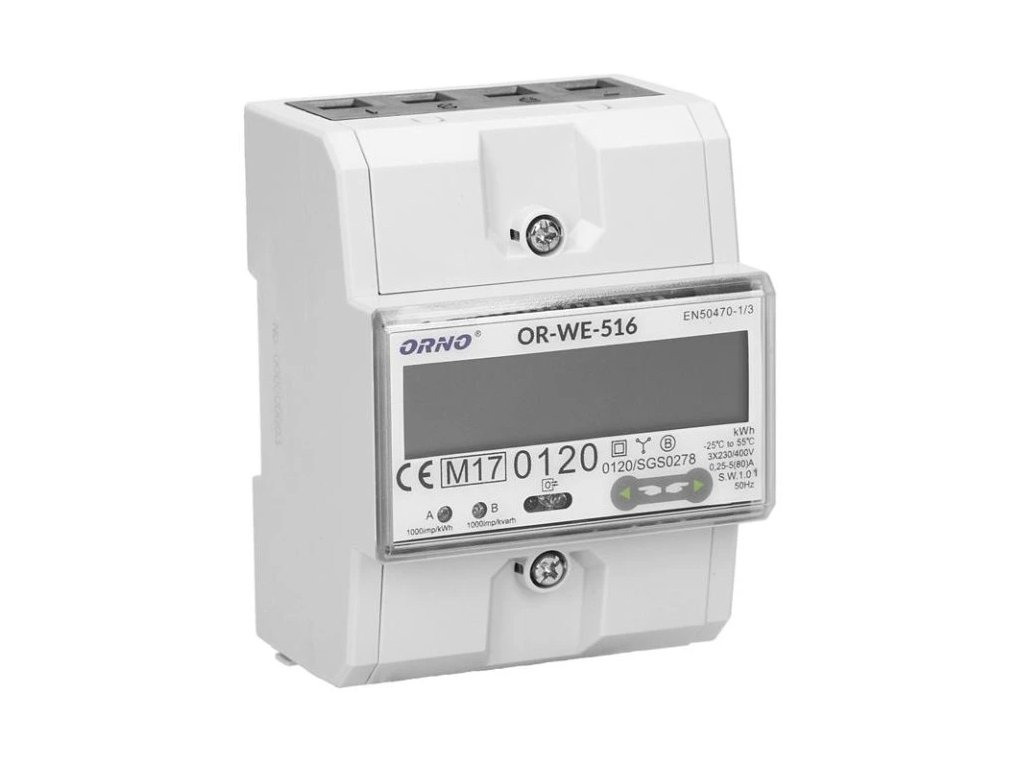

Elektromer Orno OR-WE-516

Podrobný popis

na indikáciu v metrických jednotkách (kWh) sa používa na priame meranie činného výkonu v trojfázovom systéme a zaznamenávanie spotrebovanej elektrickej energie s možnosťou vzdialeného čítania skupinových registrov prostredníctvom káblovej siete štandardu RS485.

Prostredníctvom káblovej siete generuje špeciálny elektronický obvod impulzy úmerné energii spotrebovanej tokom prúdu a aplikovanému napätiu. Fázová spotreba energie je indikovaná blikajúcou LED diódou. Počet impulzov sa prepočíta na spotrebu energie a jeho hodnota sa zobrazí na LCD displeji (6 + 2). Špeciálny elektronický systém pod vplyvom tečúceho prúdu a aplikovaného napätia generuje impulzy úmerné spotrebovanej elektrine.

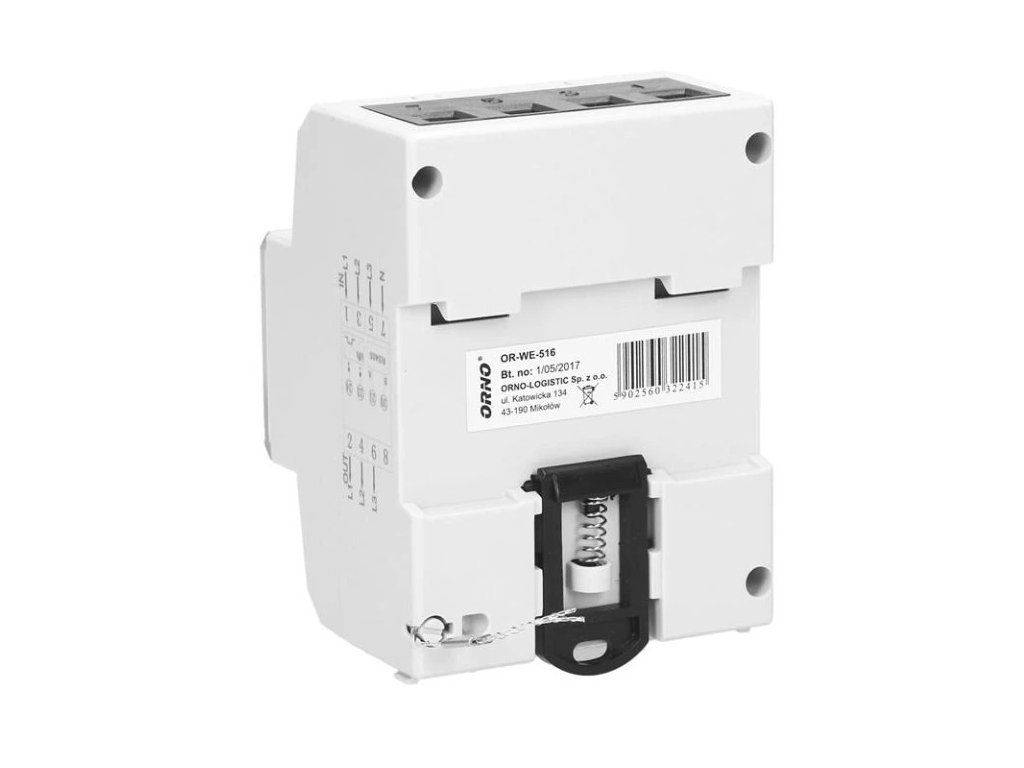

Konštrukcia so šírkou troch modulov, montáž na DIN lištu TH-35 mm. Meranie energie je v súlade s normami EN50470-1:2006, EN50470-3:2006 smernice MID 2014/32/EÚ.

Technická špecifikácia

Všeobecné informácie

Typ:                                                   3-fázový

Podsvietenie:                                nie

Základný prúd (lb):                    5A

Stupeň ochrany (IP):                 51

Maximálny prúd (lmax):          80A

Min. aktuálne:                               0,25 A

Pulzná frekvencia:                      1000 imp/kWh

Trieda presnosti merania:       B

Pulzný výstup:                               Áno

Viactarifné:                                      Nie

Rozmery - hĺbka:                          66 mm

Počet modulov:                             4.50

Rozmery - šírka:                            76 mm

Počet číslic na displeji:              6 + 2

Rozmery - výška:                          100 mm

Ďalšie vlastnosti:                          IR optický port

Súlad so stredným certifikátom (2014/32/eu):  Áno

Komunikačný protokol:             Modbus RTU

Porty:                                                   RS485

Menovité napätie:                         3 x 230V/400V~, 50/60Hz
